今天分享下关于工业快速门伺服电控系统地磁感应开启接线方法,开始操作前先保证工业快速门伺服电控系统处于关闭状态,以下注意事项:
☆ 接线前,请确认输入电源已切断,禁止带电拔插航空插头。
☆ 请确认主回路电源电压与控制器额定电压是否一致,且确保接地端子可靠接地。
☆ 请勿直接触摸输出端子,切勿将输出端子短接或与外壳连接。
☆ 切断交流电源后,控制器液晶显示熄灭前,表示控制器内部仍有高压,请勿触摸内部电路及电子元件。
☆ 在控制器内部的电子元件对静电特别敏感,因此不可将异物置入电机驱动器内部或触摸主电路板。
而我们常用的伺服电控系统有:PE200、PE500、PE700等。

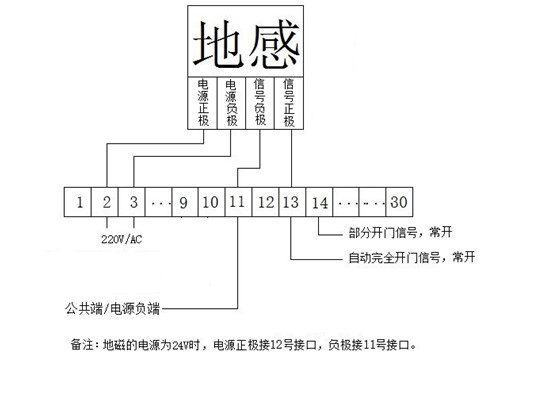

PE200(0.75KW)地感(AC220V 电源)接线方法:
PE500(1.5KW)和PE700(2.2KW)地感(AC220V 电源)接线方法:
