工业快速门电控系统互锁设置及操作方法

来源:西安三力 | 2023年02月25日 | 点击数: | 字体:

工业快速门伺服电控系统操作注意事项:

☆ 接线前,请确认输入电源已切断,禁止带电拔插航空插头。

☆ 请确认主回路电源电压与控制器额定电压是否一致,且确保接地端子可靠接地。

☆ 请勿直接触摸输出端子,切勿将输出端子短接或与外壳连接。

☆ 切断交流电源后,控制器液晶显示熄灭前,表示控制器内部仍有高压,请勿触摸内部电路及电子元件。

☆ 在控制器内部的电子元件对静电特别敏感,因此不可将异物置入电机驱动器内部或触摸主电路板。

而我们常用的伺服电控系统有:PE200、PE500、PE700等。

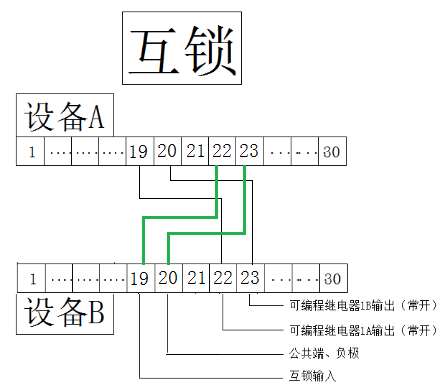

PE200(0.75KW)互锁接线方法:

①普通双门互锁:设置-参数设置-信号输出1设定-选择“离开关门位置”。

② 双门互锁自动开门:设置-参数设置-信号输出1 设定-选择“双门互锁自动开门"。

 工业快速门电控系统互锁设置及操作方法

PE500(1.5KW)和PE700(2.2KW)互锁接线方法:

工业快速门电控系统互锁设置及操作方法

①普通双门互锁:设置-参数设置-信号输出1设定-选择“离开关门位置”。

② 双门互锁自动开门:设置-参数设置-信号输出1 设定-选择“双门互锁自动开门"


TAGS:工业快速门 快速门互锁 互锁系统设置 互锁操作方法
